تفاوت‌ها و کاربردهای کلیدهای حفاظتی در مدارهای الکتریکی

تفاوت‌ها و کاربردهای کلیدهای حفاظتی در مدارهای الکتریکی

نوشته شده در تاریخ5 ماه پیش

کلیدهای محافظتی: ضروری برای ایمنی انسان و تجهیزات

کلیدهای محافظتی برای حفاظت از انسان و تجهیزات بسیار مهم هستند. در این وبلاگ اهمیت و تفاوت‌های آنها را به ساده‌ترین شکل ممکن توضیح می‌دهیم.

تصور کنید که یک سورپرایز تولد عالی برای بهترین دوستتان برنامه‌ریزی کرده‌اید: کیک سفارشی، شراب درجه‌یک، منوی غذای موردعلاقه و یک جمع دوستانه کامل. اما وقتی چراغ‌ها را روشن می‌کنید، تمام خانه دچار قطعی برق می‌شود. احتمالاً به دلیل روشن بودن هم‌زمان فر، آسیاب و دستگاه گرمایشی این اتفاق افتاده است. روشن کردن چراغ‌ها بار اضافی ایجاد کرده و باعث شده MCB عمل کند. هرچند که ممکن است این اتفاق سورپرایز را خراب کند، اما خانه شما را از خطر آتش‌سوزی تصادفی نجات می‌دهد.

کلیدهای محافظتی دستگاه‌های هوشمندی هستند که شما را در کنار خانه‌ها، دفاتر و تأسیسات صنعتی محافظت می‌کنند.

بیشتر مردم درباره کلیدهای محافظتی شنیده‌اند. بسیاری از شما تصور مبهمی دارید که این دستگاه‌ها با حفاظت از مدار ارتباط دارند. اما جز افراد حرفه‌ای که روزانه با این محصولات کار می‌کنند، کمتر کسی دقیقاً می‌داند این دستگاه‌های الکتریکی حیاتی چه کاری انجام می‌دهند.

همان‌طور که احتمالاً متوجه شده‌اید، این اختصارات با «CB» تمام می‌شوند که به معنای کلیدهای محافظتی (Circuit Breakers) است. MCB، MCCB، RCCB و ELCB همه کلیدهای محافظتی هستند اما هرکدام کارکرد خاص و منحصر‌به‌فردی دارند. قبل از اینکه وارد جزئیات شویم و تفاوت‌های آنها را بررسی کنیم، ابتدا بیایید با عملکردهای پایه‌ای آنها آشنا شویم.

کلیدهای محافظتی چیست؟

کلیدهای محافظتی (Circuit Breakers) دستگاه‌هایی هستند که برای محافظت از مدارهای الکتریکی در برابر شرایط غیرعادی مانند اضافه‌بار، اتصال کوتاه یا نشتی جریان طراحی شده‌اند. وظیفه اصلی این کلیدها جلوگیری از آسیب به تجهیزات، سیم‌کشی و حتی ایجاد خطرات ایمنی مانند آتش‌سوزی یا شوک الکتریکی است.

این کلیدها به صورت خودکار یا دستی عمل کرده و در صورت بروز خطا، مدار را قطع می‌کنند تا از ادامه جریان خطرناک جلوگیری کنند. بسته به نوع و کاربرد، کلیدهای محافظتی می‌توانند در محیط‌های خانگی، تجاری یا صنعتی استفاده شوند.

انواع مختلفی از کلیدهای محافظتی وجود دارد، مانند MCB (کلید مینیاتوری)، MCCB (کلید اتوماتیک قاب محدود)، RCCB (کلید جریان نشتی) و ELCB (کلید نشتی زمین). هر یک از این کلیدها برای کاربردها و نیازهای خاصی طراحی شده‌اند.

وظیفه کلیدهای محافظتی چیست؟

کلیدهای محافظتی (Circuit Breakers) وظیفه حفاظت از مدارهای الکتریکی در برابر شرایط خطرناک مانند اضافه‌بار، اتصال کوتاه و نشتی جریان را بر عهده دارند. این دستگاه‌ها با قطع خودکار جریان در مواقع بروز خطا، از تجهیزات، سیم‌کشی و افراد در برابر آسیب محافظت می‌کنند. همچنین، با جلوگیری از گرم شدن بیش از حد سیم‌ها، از آتش‌سوزی و خطرات ناشی از شوک الکتریکی پیشگیری می‌کنند. کلیدهای محافظتی نقش مهمی در تضمین ایمنی و پایداری سیستم‌های الکتریکی در خانه‌ها، دفاتر و محیط‌های صنعتی ایفا می‌کنند.

انواع کلیدهای محافظتی

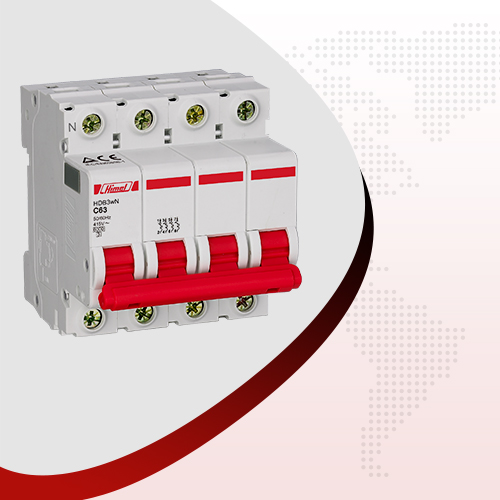

MCB

MCB مخفف کلید مینیاتوری (Miniature Circuit Breaker) است. این نوع کلید محافظتی به دلیل حضور گسترده در خانه‌ها، آشناترین نوع کلید محافظتی است. MCB به‌طور خودکار مدار الکتریکی را در شرایطی مانند اضافه‌بار و اتصال کوتاه قطع می‌کند. اما آیا این همان کاری نیست که فیوز انجام می‌دهد؟ درست است، فیوز نیز شرایط غیرعادی در شبکه برق را تشخیص می‌دهد، اما نیاز به تعویض دارد، درحالی‌که MCB تنها نیاز به بازنشانی (Reset) دارد. MCB از سیم‌ها و وسایل برقی در برابر جریان بیش از حد محافظت کرده و اساساً از خطرات آتش‌سوزی یا حوادث الکتریکی جلوگیری می‌کند. همچنین، MCB به‌سرعت برق را بازیابی می‌کند و به همین دلیل گزینه‌ای ترجیحی برای حفاظت در برابر اضافه‌بار و اتصال کوتاه است.

MCCB

MCCB یکی دیگر از دستگاه‌های خانواده کلیدهای محافظتی (CB) است که مخفف Molded Case Circuit Breaker یا کلید اتوماتیک قاب‌محدود می‌باشد. این کلید زمانی به کار می‌آید که جریان بار از حد مجاز MCB فراتر رود. علاوه بر ارائه حفاظت بهتر در برابر اضافه‌بار و اتصال کوتاه، برای سوئیچینگ مدارها نیز استفاده می‌شود. MCCB برای جریان‌های با شدت بیشتر و سطح خطای مورد انتظار طراحی شده است. به دلیل محدوده جریان گسترده‌تر و ظرفیت قطع بالاتر، MCCB معمولاً در تاسیسات صنعتی به کار می‌رود. هر زمان که نصب به حفاظت کافی به همراه قابلیت تنظیم اضافه‌بار یا حفاظت از خطای زمین نیاز داشته باشد، MCCB گزینه ایده‌آلی خواهد بود.

RCCB

RCCB یا کلید جریان نشتی (Residual Current Circuit Breaker)، با افزایش ظرفیت حفاظتی، به‌عنوان یک دستگاه استاندارد و ضروری برای ایمنی جانی شناخته می‌شود. این دستگاه مدار را قطع کرده و در برابر نشتی جریان الکتریکی یا شوک الکتریکی ناشی از تماس مستقیم محافظت می‌کند. RCCB معمولاً به‌صورت سری با MCB استفاده می‌شود تا علاوه بر محافظت در برابر نشتی جریان، از اضافه‌بار و اتصال کوتاه نیز محافظت کند.

ELCB

ELCB یا کلید نشتی زمین (Earth Leakage Circuit Breaker)، اساساً عملکردی مشابه RCCB دارد، با این تفاوت که دارای قابلیت تشخیص ولتاژ است. به بیان ساده، ELCB مدار را در صورت تشخیص سطح ولتاژ خطرناک قطع می‌کند. این دستگاه به‌عنوان یک ابزار ایمنی، از تأسیسات الکتریکی با امپدانس زمین بالا محافظت می‌کند و با شناسایی ولتاژهای سرگردان کوچک، خطرات را کاهش می‌دهد.

سه روش خلاصه برای نگهداری تجهیزات حفاظتی:

این تجهیزات برای اینکه ماندگاری بیشتری داشته باشند و دیرتر خراب شوند، باید تحت شرایط خاصی نگهداری شوند. این شرایط عبارتست از:

بازرسی و تست دوره‌ای

عملکرد کلیدها را مرتب بررسی کنید و تست‌های ایمنی (مانند دکمه تست RCCB) را انجام دهید

تمیزکاری منظم

گردوغبار و رطوبت را از روی تجهیزات پاک کنید تا از عملکرد بهینه آن‌ها مطمئن شوید.

کنترل اتصالات

اتصالات سیم‌ها را بررسی و در صورت شل بودن یا آسیب‌دیدگی، سریعاً تعمیر کنید.

نکات مهم هنگام خرید تجهیزات حفاظتی

توجه به ظرفیت و قدرت مورد نیاز:

قبل از خرید، ظرفیت جریان و قدرت مناسب با سیستم الکتریکی خود را بررسی کنید تا کلید محافظتی مناسب انتخاب شود.

بررسی استانداردهای ایمنی:

از خرید محصولات با استانداردهای معتبر و شناخته‌شده اطمینان حاصل کنید تا ایمنی و کارایی دستگاه تضمین شود.

ملاحظات نوع کاربرد:

با توجه به نوع محیط (مسکونی، تجاری یا صنعتی) نوع کلید مناسب مانند MCB، MCCB، RCCB یا ELCB را انتخاب کنید.

بررسی کیفیت و برند معتبر:

سعی کنید از برندهای معتبر و شناخته‌شده خریداری کنید تا عمر مفید و عملکرد دستگاه تضمین باشد.

خدمات پس از فروش:

خدمات نصب و پشتیبانی مناسب و قابل اعتماد از جمله خدمات پس از فروش را هنگام خرید در نظر بگیرید.

تطابق با نیازهای امنیتی:

نیازهای خاص خود مانند اضافه‌بار، اتصال کوتاه یا نشتی جریان را بررسی کرده و کلیدهای مناسب را انتخاب کنید.

توجه به ظرفیت و قدرت مورد نیاز:

قبل از خرید، ظرفیت جریان و قدرت مناسب با سیستم الکتریکی خود را بررسی کنید تا کلید محافظتی مناسب انتخاب شود.

بررسی استانداردهای ایمنی:

از خرید محصولات با استانداردهای معتبر و شناخته‌شده اطمینان حاصل کنید تا ایمنی و کارایی دستگاه تضمین شود.

ملاحظات نوع کاربرد:

با توجه به نوع محیط (مسکونی، تجاری یا صنعتی) نوع کلید مناسب مانند MCB، MCCB، RCCB یا ELCB را انتخاب کنید.

بررسی کیفیت و برند معتبر:

سعی کنید از برندهای معتبر و شناخته‌شده خریداری کنید تا عمر مفید و عملکرد دستگاه تضمین باشد.

خدمات پس از فروش:

خدمات نصب و پشتیبانی مناسب و قابل اعتماد از جمله خدمات پس از فروش را هنگام خرید در نظر بگیرید.

تطابق با نیازهای امنیتی:

نیازهای خاص خود مانند اضافه‌بار، اتصال کوتاه یا نشتی جریان را بررسی کرده و کلیدهای مناسب را انتخاب کنید.

سخن پایانی

کلیدهای حفاظتی هیمل با طراحی پیشرفته و کیفیت بی‌نظیر، یکی از برترین انتخاب‌ها برای ایمنی مدارهای الکتریکی در محیط‌های مسکونی، تجاری و صنعتی محسوب می‌شوند. این محصولات شامل MCB، MCCB، RCCB و ELCB، طیف گسترده‌ای از نیازهای حفاظتی را پوشش می‌دهند و برای محافظت در برابر اضافه‌بار، اتصال کوتاه و نشتی جریان ایده‌آل هستند. کلیدهای هیمل با رعایت استانداردهای بین‌المللی، عملکردی پایدار و قابل‌اطمینان ارائه می‌دهند و طول عمر بالایی دارند. ویژگی‌هایی مانند قابلیت تشخیص سریع خطا، قطع خودکار مدار و پشتیبانی قوی پس از فروش، این محصولات را به گزینه‌ای مطمئن تبدیل کرده است. هیمل با ارائه راهکارهای تخصصی برای حفاظت از تجهیزات برقی، امنیت و آرامش خاطر کاربران را تضمین می‌کند. انتخاب کلیدهای حفاظتی هیمل به معنای بهره‌مندی از کیفیت بالا و عملکرد بهینه در کنار ایمنی حداکثری است.
