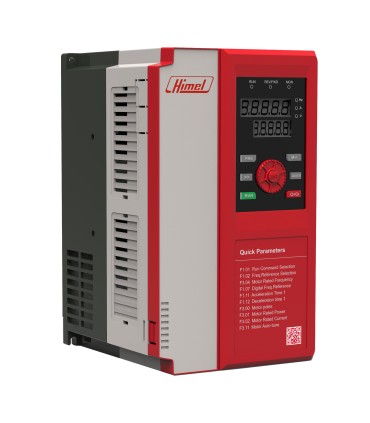

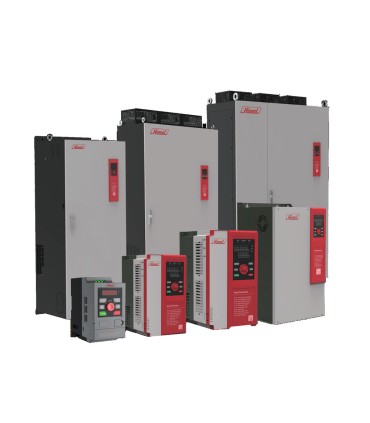

درایو استاندارد
درایو استاندارد
درایو استاندارد
درایو استاندارد
درایو فرکانس متغیر (VFD) چیست و چه کاربردی دارد؟
درایو فرکانس متغیر یا VFD (مخفف Variable Frequency Drive) یک تجهیز الکترونیکی هوشمند است که برای کنترل سرعت، گشتاور و جهت چرخش موتورهای AC (چه القایی و چه سنکرون) طراحی شده. این دستگاه با تغییر فرکانس و ولتاژ ورودی، سرعت خروجی موتور را به‌طور دقیق تنظیم می‌کند.
چرا از VFD استفاده می‌کنیم؟
در حالت عادی، موتورهای الکتریکی با سرعت ثابت کار می‌کنند، اما در خیلی از کاربردها نیازی به سرعت ثابت نیست. با استفاده از VFD می‌تونیم:
-
1- سرعت موتور رو کم یا زیاد کنیم
-
2- موتور رو به‌آرومی راه‌اندازی یا متوقف کنیم
-
3- در مصرف برق صرفه‌جویی کنیم
-
4- از آسیب‌های مکانیکی ناگهانی جلوگیری کنیم
کنترل سرعت موتور به کمک VFD باعث می‌شه عملکرد سیستم با بار خروجی هماهنگ بشه، که این خودش باعث افزایش بازده انرژی و کاهش استهلاک قطعات می‌شه.
کاربردهای متنوع درایو VFD
-
1- صنایع تولیدی برای کنترل دقیق ماشین‌آلات
-
2- سیستم‌های تهویه مطبوع (HVAC) برای تنظیم فن‌ها و پمپ‌ها
-
3- آسانسورها و نقاله‌ها برای راه‌اندازی نرم و توقف ایمن
-
4- پمپ‌های آب و فاضلاب برای تنظیم دبی جریان
-
5- کاربردهای خانگی و تجاری برای بهینه‌سازی مصرف انرژی
مزایای استفاده از درایو فرکانس متغیر:
-
1- کاهش مصرف انرژی و هزینه برق
-
2- افزایش طول عمر موتور
-
3- کنترل دقیق روی فرآیند صنعتی
-
4-کاهش استهلاک مکانیکی به‌دلیل راه‌اندازی نرم
-
5- امکان اضافه کردن ترمز، شتاب نرم و توقف کنترل‌شده
نصب و راه‌اندازی:
درایوهای VFD به‌گونه‌ای طراحی شدن که نصبشون ساده و سریع باشه. بسته به مدل و برند، فقط کافیه برق ورودی رو وصل کنی، پارامترها رو تنظیم کنی و آماده‌ای برای بهره‌برداری. بیشتر VFDها امروزه رابط کاربری ساده و دیجیتال دارن که راه‌اندازی اولیه رو راحت‌تر می‌کنه.
مشخصات
- برند
- هیمل
- محدوده محصول
- EXPERT-Standard
- نوع محصول یا جزء
- درایو با سرعت متغیر
- دمای هوای محیط برای عملیات
- -10…40 درجه سانتیگراد
-10…40 درجه سانتیگراد
-10…40 درجه سانتیگراد
- فرمت درایو
- استاندارد
- مقصد محصول
- موتورهای آسنکرون
- درجه حفاظت IP
- IP20
- نوع خنک کننده
- پنکه
- تعداد فازهای شبکه
- 3 فاز
- ولتاژ منبع تغذیه نامی
- 380...440 ولت - 15...10 %
- قدرت موتور اسب بخار
- 20.12 اسب بخار برای کارهای سنگین 24.81 اسب بخار برای کارهای سبک
- حداکثر جریان گذرا
- 48 A در طول 1 دقیقه (وظیفه سنگین) 57.6 A در طول 3 ثانیه (وظیفه سنگین) 64 A در طول 0 ثانیه (وظیفه سنگین) 44.4 A در طول 1 دقیقه (کار سبک) 55.5 A در طول 3 ثانیه (وظیفه سبک) 66.6 A در طول 0 ثانیه (وظیفه ی سبک)
- مشخصات کنترل موتور ناهمزمان
- نسبت صرفه جویی در انرژی SVC و V/f
- فرکانس خروجی درایو سرعت
- 0...550 هرتز
- پروتکل پورت ارتباطی
- Modbus PROFINET
- برنامه کاربردی دستگاه
- کنترل دستگاه
- عملکردهای موجود
- تنظیم خودکار ولتاژ (AVR) حالت صرفه جویی در انرژی فرکانس نوسان ثابت و متغیر کنترل طول افت (چندین اینورتر یک بار را هدایت می کنند) عملکرد چند سرعتی آهسته دویدن فرکانس نوسان قابل تنظیم
- فرکانس عرضه
- 50-60 هرتز
- جریان خروجی پیوسته
- 32 یک وظیفه سنگین 37 یک وظیفه سبک
- نوع کنترل
- دستی با استفاده از صفحه کلید استفاده از ترمینال کنترل استفاده از پورت سریال کنترل سه طرفه با استفاده از پایانه های کلکتور خروجی
- بهره وری
- 93 درصد
- خدمات ارتباطی
- پارامترهای موتور را بخوانید
- کاربرد خاص محصول
- پیشبرد هدف کلی
- حداکثر ضریب عدم تعادل ولتاژ
- 3 درصد
- اتصال برق
- اتصال گذرگاه DC
- محدوده سرعت
- 1…100 در حالت حلقه باز
- دقت سرعت
- +/- 0.1٪ سرعت اسمی
- حلقه تنظیم
- تنظیم کننده PID قابل تنظیم
- رمپ های شتاب و کاهش سرعت
- قابل تنظیم خطی به طور جداگانه از 0.1 ثانیه ... 60 ساعت منحنی S قابل تنظیم جداگانه از 0.1 ثانیه ... 60 ساعت
- شماره ورودی گسسته
- 6
- نوع ورودی گسسته
- قابل برنامه ریزی (DI1...DI5) قابل برنامه ریزی به عنوان ورودی پالس (DI6)
- شماره خروجی آنالوگ
- 1
- نوع خروجی آنالوگ
- ولتاژ/جریان AO1: 0...20 میلی آمپر یا 0...10 ولت AO1 ولتاژ/جریان: 4...20 میلی آمپر یا 2...10 ولت
- شماره خروجی گسسته
- 4
- نوع خروجی گسسته
- منطق رله قابل تنظیم 250 ولت (5 A) برای مدار خروجی رله NO قابل تنظیم منطق رله 250 ولت (3 A) برای مدار خروجی رله NC کلکتور باز 9...30 ولت (50 میلی آمپر)
- ترکیب دستگاه
- واحد شکستن توکار
- نوع نصب
- داخلی خارجی
- کاربرد
- ماشین جابجایی مواد ماشین نساجی ماشین کار مواد ماشین لباسشویی صنعتی کمپرسور هوا آسانسور ساختمانی فرآیند فلز و معدن پتروشیمی
- مقاومت در برابر لرزش
- 5.9 متر بر ثانیه
- رطوبت نسبی
- 0-90% بدون تراکم
- دمای هوای محیط برای ذخیره سازی
- -20…60 درجه سانتیگراد
مشخصات اصلی
| برند | هیمل |
| محدوده محصول | EXPERT-Standard |
| نوع محصول یا جزء | درایو با سرعت متغیر |
| فرمت درایو | استاندارد |
| مقصد محصول | موتورهای آسنکرون |
| درجه حفاظت IP | IP20 |
| نوع خنک کننده | پنکه |
| تعداد فازهای شبکه | 3 فاز |
| ولتاژ منبع تغذیه نامی | 380...440 ولت - 15...10 % |
| قدرت موتور اسب بخار | 20.12 اسب بخار برای کارهای سنگین 24.81 اسب بخار برای کارهای سبک |
| حداکثر جریان گذرا | 48 A در طول 1 دقیقه (وظیفه سنگین) 57.6 A در طول 3 ثانیه (وظیفه سنگین) 64 A در طول 0 ثانیه (وظیفه سنگین) 44.4 A در طول 1 دقیقه (کار سبک) 55.5 A در طول 3 ثانیه (وظیفه سبک) 66.6 A در طول 0 ثانیه (وظیفه ی سبک) |
| مشخصات کنترل موتور ناهمزمان | نسبت صرفه جویی در انرژی SVC و V/f |
| فرکانس خروجی درایو سرعت | 0...550 هرتز |
| پروتکل پورت ارتباطی | Modbus PROFINET |
| کاربرد خاص محصول | پیشبرد هدف کلی |
مشخصات مکمل
| برنامه کاربردی دستگاه | کنترل دستگاه |
| عملکردهای موجود | تنظیم خودکار ولتاژ (AVR) حالت صرفه جویی در انرژی فرکانس نوسان ثابت و متغیر کنترل طول افت (چندین اینورتر یک بار را هدایت می کنند) عملکرد چند سرعتی آهسته دویدن فرکانس نوسان قابل تنظیم |
| فرکانس عرضه | 50-60 هرتز |
| جریان خروجی پیوسته | 32 یک وظیفه سنگین 37 یک وظیفه سبک |
| نوع کنترل | دستی با استفاده از صفحه کلید استفاده از ترمینال کنترل استفاده از پورت سریال کنترل سه طرفه با استفاده از پایانه های کلکتور خروجی |
| بهره وری | 93 درصد |
| خدمات ارتباطی | پارامترهای موتور را بخوانید |
| حداکثر ضریب عدم تعادل ولتاژ | 3 درصد |
| اتصال برق | اتصال گذرگاه DC |
| محدوده سرعت | 1…100 در حالت حلقه باز |
| دقت سرعت | +/- 0.1٪ سرعت اسمی |
| حلقه تنظیم | تنظیم کننده PID قابل تنظیم |
| رمپ های شتاب و کاهش سرعت | قابل تنظیم خطی به طور جداگانه از 0.1 ثانیه ... 60 ساعت منحنی S قابل تنظیم جداگانه از 0.1 ثانیه ... 60 ساعت |
| شماره ورودی گسسته | 6 |
| نوع ورودی گسسته | قابل برنامه ریزی (DI1...DI5) قابل برنامه ریزی به عنوان ورودی پالس (DI6) |
| شماره خروجی آنالوگ | 1 |
| نوع خروجی آنالوگ | ولتاژ/جریان AO1: 0...20 میلی آمپر یا 0...10 ولت AO1 ولتاژ/جریان: 4...20 میلی آمپر یا 2...10 ولت |
| شماره خروجی گسسته | 4 |
| نوع خروجی گسسته | منطق رله قابل تنظیم 250 ولت (5 A) برای مدار خروجی رله NO قابل تنظیم منطق رله 250 ولت (3 A) برای مدار خروجی رله NC کلکتور باز 9...30 ولت (50 میلی آمپر) |
| ترکیب دستگاه | واحد شکستن توکار |
| نوع نصب | داخلی خارجی |
| کاربرد | ماشین جابجایی مواد ماشین نساجی ماشین کار مواد ماشین لباسشویی صنعتی کمپرسور هوا آسانسور ساختمانی فرآیند فلز و معدن پتروشیمی |
شرایط محیطی
| دمای هوای محیط برای عملیات | -10…40 درجه سانتیگراد-10…40 درجه سانتیگراد-10…40 درجه سانتیگراد |
| مقاومت در برابر لرزش | 5.9 متر بر ثانیه |
| رطوبت نسبی | 0-90% بدون تراکم |
| دمای هوای محیط برای ذخیره سازی | -20…60 درجه سانتیگراد |
