مقدمه: اهمیت کلیدهای حفاظتی (Circuit Breakers) در ایمنی سیستم‌های برق

کلیدهای حفاظتی (Circuit Breakers) نقشی حیاتی در حفاظت از انسان‌ها، منازل، دفاتر و تأسیسات صنعتی ایفا می‌کنند. تصور کنید که بار الکتریکی سیستم ناگهان بیش از حد مجاز شود (مثلاً با روشن شدن هم‌زمان چندین دستگاه پرمصرف). در چنین شرایطی، بدون یک کلید حفاظتی مناسب، سیم‌کشی سیستم با خطر گرم شدن بیش از حد و آتش‌سوزی مواجه خواهد شد.

وظیفه اصلی این دستگاه‌های هوشمند، حفاظت از مدار در برابر شرایط غیرعادی است. اگرچه اصطلاحات MCB، MCCB، RCCB و ELCB ممکن است گیج‌کننده به نظر برسند، اما همه آن‌ها در دسته کلیدهای حفاظتی قرار می‌گیرند که هرکدام کارکردی منحصر‌به‌فرد دارند. در این مقاله، ما به ساده‌ترین شکل ممکن تفاوت‌های ساختاری و کاربردی این دستگاه‌های حیاتی را بررسی خواهیم کرد.

کلیدهای حفاظتی چیست و وظایف اصلی آن‌ها کدام است؟

کلیدهای حفاظتی، دستگاه‌هایی هستند که برای محافظت از مدارهای الکتریکی در برابر شرایط خطرناک طراحی شده‌اند. وظیفه اصلی این کلیدها، جلوگیری از آسیب به تجهیزات، سیم‌کشی و خطرات ایمنی مانند آتش‌سوزی یا شوک الکتریکی است.

وظایف اصلی کلیدهای حفاظتی شامل موارد زیر است:

حفاظت در برابر اضافه‌بار (Overload): جلوگیری از عبور جریان بیش از ظرفیت طراحی شده کابل‌ها و تجهیزات.
حفاظت در برابر اتصال کوتاه (Short Circuit): تشخیص فوری جریان‌های بسیار بالا ناشی از تماس مستقیم فاز و نول یا فاز و فاز.
حفاظت در برابر نشتی جریان (Earth Leakage): تشخیص نشتی جریان به زمین که می‌تواند منجر به برق‌گرفتگی یا آسیب به تجهیزات حساس شود (وظیفه اصلی RCCB).

کلیدهای حفاظتی با عملکرد سریع خود، مسیر جریان را به صورت خودکار قطع می‌کنند تا ایمنی شبکه برق را حفظ کنند.

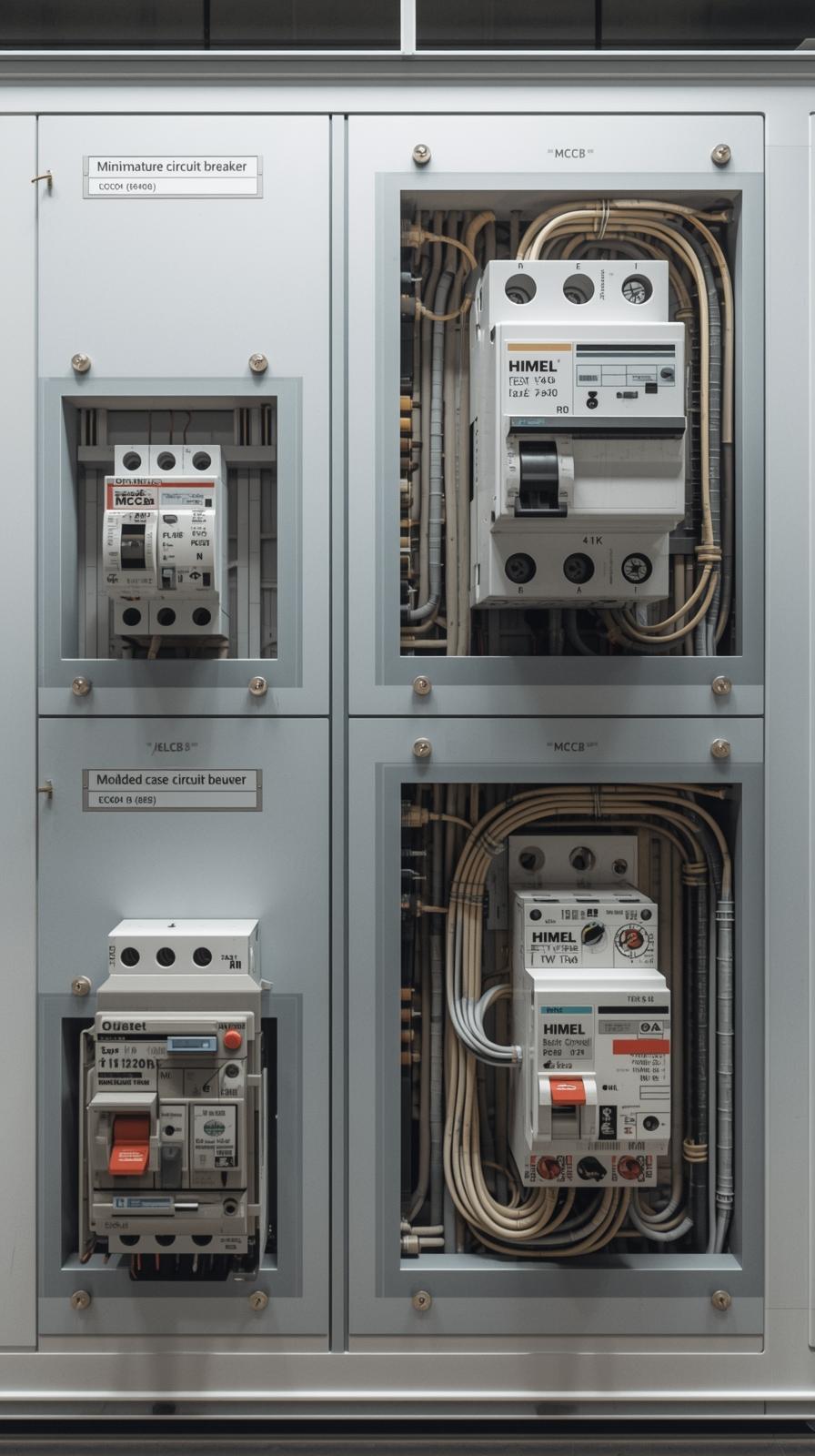

انواع کلید های محافظتی

MCB

MCB مخفف کلید مینیاتوری (Miniature Circuit Breaker) است. این نوع کلید محافظتی به دلیل حضور گسترده در خانه‌ها، آشناترین نوع کلید محافظتی است. MCB به‌طور خودکار مدار الکتریکی را در شرایطی مانند اضافه‌بار و اتصال کوتاه قطع می‌کند. اما آیا این همان کاری نیست که فیوز انجام می‌دهد؟ درست است، فیوز نیز شرایط غیرعادی در شبکه برق را تشخیص می‌دهد، اما نیاز به تعویض دارد، درحالی‌که MCB تنها نیاز به بازنشانی (Reset) دارد. MCB از سیم‌ها و وسایل برقی در برابر جریان بیش از حد محافظت کرده و اساساً از خطرات آتش‌سوزی یا حوادث الکتریکی جلوگیری می‌کند. همچنین، MCB به‌سرعت برق را بازیابی می‌کند و به همین دلیل گزینه‌ای ترجیحی برای حفاظت در برابر اضافه‌بار و اتصال کوتاه است.

MCCB

MCCB یکی دیگر از دستگاه‌های خانواده کلیدهای محافظتی (CB) است که مخفف Molded Case Circuit Breaker یا کلید اتوماتیک قاب‌محدود می‌باشد. این کلید زمانی به کار می‌آید که جریان بار از حد مجاز MCB فراتر رود. علاوه بر ارائه حفاظت بهتر در برابر اضافه‌بار و اتصال کوتاه، برای سوئیچینگ مدارها نیز استفاده می‌شود. MCCB برای جریان‌های با شدت بیشتر و سطح خطای مورد انتظار طراحی شده است. به دلیل محدوده جریان گسترده‌تر و ظرفیت قطع بالاتر، MCCB معمولاً در تاسیسات صنعتی به کار می‌رود. هر زمان که نصب به حفاظت کافی به همراه قابلیت تنظیم اضافه‌بار یا حفاظت از خطای زمین نیاز داشته باشد، MCCB گزینه ایده‌آلی خواهد بود.

RCCB

RCCB یا کلید جریان نشتی (Residual Current Circuit Breaker)، با افزایش ظرفیت حفاظتی، به‌عنوان یک دستگاه استاندارد و ضروری برای ایمنی جانی شناخته می‌شود. این دستگاه مدار را قطع کرده و در برابر نشتی جریان الکتریکی یا شوک الکتریکی ناشی از تماس مستقیم محافظت می‌کند. RCCB معمولاً به‌صورت سری با MCB استفاده می‌شود تا علاوه بر محافظت در برابر نشتی جریان، از اضافه‌بار و اتصال کوتاه نیز محافظت کند.

ELCB

ELCB یا کلید نشتی زمین (Earth Leakage Circuit Breaker)، اساساً عملکردی مشابه RCCB دارد، با این تفاوت که دارای قابلیت تشخیص ولتاژ است. به بیان ساده، ELCB مدار را در صورت تشخیص سطح ولتاژ خطرناک قطع می‌کند. این دستگاه به‌عنوان یک ابزار ایمنی، از تأسیسات الکتریکی با امپدانس زمین بالا محافظت می‌کند و با شناسایی ولتاژهای سرگردان کوچک، خطرات را کاهش می‌دهد.

جدول مقایسه: تفاوت‌های کلیدهای حفاظتی اصلی

نوع کلید	حفاظت اصلی	ویژگی‌های کلیدی	کاربرد متداول
MCB (مینیاتوری)	اضافه‌بار و اتصال کوتاه	ظرفیت قطع پایین تا متوسط، قابلیت Reset، عدم نیاز به تعویض مانند فیوز.	مدارهای روشنایی و پریزهای برق (کاربری خانگی و اداری).
MCCB (اتوماتیک)	اضافه‌بار و اتصال کوتاه (با ظرفیت بالا)	قابلیت تنظیم دقیق جریان قطع، ظرفیت قطع بسیار بالا (KA)، مناسب جریان‌های زیاد.	تابلوهای اصلی توزیع، حفاظت موتورهای پرقدرت (کاربری صنعتی و تجاری).
RCCB (جریان نشتی)	نشتی جریان به زمین	حفاظت جانی (حساس به اختلاف جریان ورودی/خروجی)، به تنهایی در برابر اضافه‌بار محافظت نمی‌کند.	مدارهای دارای خطر برق‌گرفتگی، مناطق مرطوب (حمّام، آشپزخانه، محیط‌های صنعتی).
ELCB (نشتی زمین - ولتاژی)	نشتی زمین (تشخیص ولتاژ)	روش قدیمی‌تر تشخیص نشتی، کمتر رایج و اغلب جایگزین شده با RCCB.	تأسیسات قدیمی با سیستم زمین خاص (به ندرت در نصب‌های جدید استفاده می‌شود).

روش های نگهداری از تجهیزات حفاظتی چیست؟

این تجهیزات برای اینکه ماندگاری بیشتری داشته باشند و دیرتر خراب شوند، باید تحت شرایط خاصی نگهداری شوند. این شرایط عبارتست از:

بازرسی و تمیزکاری دوره‌ای

گرد و غبار و آلودگی می‌تواند عملکرد تجهیزات حفاظتی را مختل کند. بازرسی منظم و تمیز نگه داشتن کلیدها و تابلوها باعث افزایش دقت عملکرد و طول عمر دستگاه می‌شود.

تست عملکرد و کالیبراسیون

انجام تست‌های دوره‌ای برای اطمینان از عملکرد صحیح در شرایط خطا ضروری است. در صورت نیاز، تنظیم یا کالیبراسیون مجدد دستگاه باید انجام گیرد تا از دقت عملکرد اطمینان حاصل شود.

بررسی اتصالات و وضعیت مکانیکی

شل‌شدن پیچ‌ها یا فرسودگی قطعات مکانیکی ممکن است باعث افزایش حرارت یا خرابی تجهیزات شود. بازبینی اتصالات و سفت کردن بخش‌های مکانیکی در بازه‌های زمانی مشخص، از بروز خطا و آسیب جلوگیری می‌کند.

نگهداری و نکات کلیدی خرید تجهیزات حفاظتی

کلیدهای حفاظتی برای ارائه عملکرد پایدار نیازمند نگهداری صحیح و انتخاب دقیق هستند:

الف. روش‌های نگهداری تجهیزات حفاظتی

بازرسی و تمیزکاری دوره‌ای: گرد و غبار می‌تواند عملکرد تجهیزات حفاظتی را مختل کند. تمیز نگه داشتن کلیدها باعث افزایش دقت عملکرد و طول عمر دستگاه می‌شود.
تست عملکرد و کالیبراسیون: انجام تست‌های دوره‌ای برای اطمینان از عملکرد صحیح در شرایط خطا ضروری است.
بررسی اتصالات و وضعیت مکانیکی: شل‌شدن پیچ‌ها یا فرسودگی قطعات می‌تواند باعث افزایش حرارت شود. بازبینی منظم اتصالات برای تجهیزاتی مانند کلید حرارتی هیمل یا کنترل فاز هیمل حیاتی است.

ب. نکات مهم هنگام خرید

ظرفیت جریان (Rating): ظرفیت کلید باید متناسب با جریان و توان مصرفی سیستم باشد.
ظرفیت قطع (Breaking Capacity): به ویژه برای کلید اتوماتیک (MCCB) باید ظرفیت قطع کلید بالاتر از جریان خطای احتمالی شبکه باشد.
استانداردهای ایمنی: بررسی استانداردهای معتبر مانند IEC یا VDE برای اطمینان از کیفیت و دوام دستگاه.
نوع حفاظت مورد نیاز: تعیین کنید که به حفاظت در برابر اضافه‌بار و اتصال کوتاه (MCB/MCCB) یا حفاظت در برابر نشتی جریان (RCCB/RCBO) یا هر دو نیاز دارید.

پرسش‌های متداول درباره کلیدهای حفاظتی

۱. تفاوت اصلی بین MCB و MCCB چیست؟

تفاوت اصلی در ظرفیت جریان (Current Rating) و ظرفیت قطع (Breaking Capacity) است. MCB (کلید مینیاتوری) برای جریان‌های پایین (معمولاً تا ۱۲۵ آمپر) و مدارهای خانگی یا فرعی استفاده می‌شود، در حالی که MCCB (کلید اتوماتیک) برای جریان‌های بالا (تا ۲۵۰۰ آمپر) و مدارهای اصلی صنعتی و تجاری با قابلیت تنظیم دقیق جریان قطع، طراحی شده است.

۲. آیا RCCB به تنهایی در برابر اضافه‌بار محافظت می‌کند؟

خیر. RCCB (کلید نشتی جریان) فقط در برابر نشتی جریان به زمین و شوک الکتریکی محافظت می‌کند. این کلیدها دارای مکانیزم حرارتی یا مغناطیسی برای تشخیص اضافه‌بار و اتصال کوتاه نیستند و باید حتماً به صورت سری با MCB یا MCCB نصب شوند. (کلیدهای RCBO ترکیبی از MCB و RCCB هستند که هر دو نوع حفاظت را ارائه می‌دهند.)

۳. چرا کلیدهای ELCB دیگر در نصب‌های جدید رایج نیستند؟

ELCBهای ولتاژی روش قدیمی‌تر تشخیص نشتی بودند که برای عملکرد صحیح، نیاز به یک اتصال زمین کاملاً استاندارد و مجزا داشتند. امروزه، RCCBهای جریانی (که به نام RCD نیز شناخته می‌شوند) به دلیل دقت و قابلیت اطمینان بالاتر در تشخیص اختلاف جریان، جایگزین ELCB شده‌اند و حفاظت مؤثرتری را در برابر شوک الکتریکی ارائه می‌دهند.

سخن پایانی

کلیدهای حفاظتی هیمل با طراحی پیشرفته و کیفیت بی‌نظیر، یکی از برترین انتخاب‌ها برای ایمنی مدارهای الکتریکی در محیط‌های مسکونی، تجاری و صنعتی محسوب می‌شوند. این محصولات شامل MCB، MCCB، RCCB و کلیدهای ترکیبی (RCBO)، طیف گسترده‌ای از نیازهای حفاظتی را پوشش می‌دهند.

انتخاب کلیدهای حفاظتی هیمل به معنای بهره‌مندی از کیفیت بالا و عملکرد بهینه در کنار ایمنی حداکثری است که طول عمر تجهیزات شما را تضمین می‌کند و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.
