فیوز مینیاتوری یا کلید مینیاتوری (Miniature Circuit Breaker – MCB)، یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق صنعتی و خانگی است که نقشی حیاتی در تأمین ایمنی و پایداری مدارهای الکتریکی ایفا میکند. این نوع کلید با طراحی دقیق و قابلیت عملکرد سریع، بهگونهای طراحی شده است که در مواجهه با جریانهای غیرمجاز، مدار را در کمترین زمان ممکن قطع نماید.
استفاده صحیح از فیوز مینیاتوری هیمل مستلزم آشنایی با ساختار، ویژگیها و معیارهای انتخاب آن است. از آنجا که انتخاب نادرست این تجهیزات میتواند منجر به آسیبهای جدی به تجهیزات یا حتی خطرات جانی گردد، آگاهی از نکات کلیدی در زمان خرید، نصب و نگهداری از اهمیت بالایی برخوردار است. در این مقاله، به صورت جامع به بررسی ابعاد مختلف فیوز مینیاتوری در برق صنعتی خواهیم پرداخت.
فیوز مینیاتوری (MCB)، یک نوع کلید خودکار حفاظتی است که در مقابل جریانهای اضافهبار (Overload) و اتصال کوتاه (Short Circuit) از مدار محافظت میکند. برخلاف فیوزهای سنتی که پس از عمل کردن نیاز به تعویض دارند، فیوز مینیاتوری پس از قطع مدار قابل ریست شدن بوده و مجدداً مورد استفاده قرار میگیرد.
ساختار داخلی و مکانیسم عملکرد MCB:
حفاظت حرارتی (بیمتال): یک نوار دوفلزی (بیمتال) در برابر جریانهای اضافهبار (جریان بیش از حد مجاز به مدت طولانی) گرم شده، خم میشود و اهرم قطع را فعال میکند.
حفاظت مغناطیسی (سیمپیچ): یک سیمپیچ مغناطیسی در برابر جریان بسیار بالا و ناگهانی اتصال کوتاه، فوراً یک نیروی مکانیکی ایجاد کرده و مدار را در کسری از ثانیه قطع میکند.
نقش فیوز مینیاتوری در سیستمهای برق صنعتی: در محیطهای صنعتی که با تجهیزات پرمصرف و حساس سروکار داریم، فیوز مینیاتوری هیمل به عنوان یک مانع مؤثر در برابر بروز آتشسوزی ناشی از جریان اضافی، خرابی تجهیزات گرانقیمت و وقفه در عملکرد سیستم عمل میکند.
| ویژگی کلیدی (Feature) | مزیت اصلی برای کاربر | اهمیت در صنعت/منزل | مشخصات فنی برند هیمل |
|---|---|---|---|
| حفاظت دوگانه (حرارتی و مغناطیسی) | اطمینان از ایمنی در برابر اضافهبار و اتصال کوتاه به صورت همزمان. | ممانعت از آتشسوزی و آسیب تجهیزات گرانقیمت. | عملکرد سریع توسط بیمتال و سیمپیچ مغناطیسی در یک محفظه. |
| قابلیت وصل مجدد (Reset) | عدم نیاز به تعویض فیوز پس از هر بار قطع شدن. | صرفهجویی در هزینه و زمان تعمیر و نگهداری. | طراحی اهرمی با طول عمر مکانیکی بالا. |
| اهرم قفلشونده (Lockable Handle) | امکان قفل کردن فیوز در حالت قطع برای کار ایمن. | افزایش ایمنی پرسنل حین تعمیرات (مطابق با استاندارد LOTO). | سازگار با پدهای قفل استاندارد برای پلمپ. |
| ظرفیت قطع بالا ($I_{cu}$) | قابلیت قطع جریانهای بسیار قوی در خطاهای بزرگ. | مناسب برای تابلوهای برق در مجاورت منابع قوی. | مدلهای HDM4 با ظرفیت ۶ تا ۱۰ کیلو آمپر. |
| نصب ماژولار DIN Rail | نصب و تعویض بسیار سریع و آسان در تابلو. | کاهش زمان مونتاژ و نگهداری تابلوهای توزیع. | عرض استاندارد ۱۸ میلیمتری برای هر پل. |
این تجهیزات برای اینکه ماندگاری بیشتری داشته باشند و دیرتر خراب شوند، باید تحت شرایط خاصی نگهداری شوند. این شرایط عبارتست از:
رعایت مجموعهای از اصول فنی در مراحل نصب و نگهداری فیوز مینیاتوری ضروری است تا هم ایمنی سیستم حفظ شود و هم طول عمر تجهیز افزایش یابد.
محل نصب و تهویه: فیوز باید حتماً در داخل تابلوهای استاندارد و مجهز به تهویه مناسب قرار گیرد. تجمع حرارت در تابلو میتواند عملکرد دقیق حرارتی (بیمتال) فیوز را مختل کند.

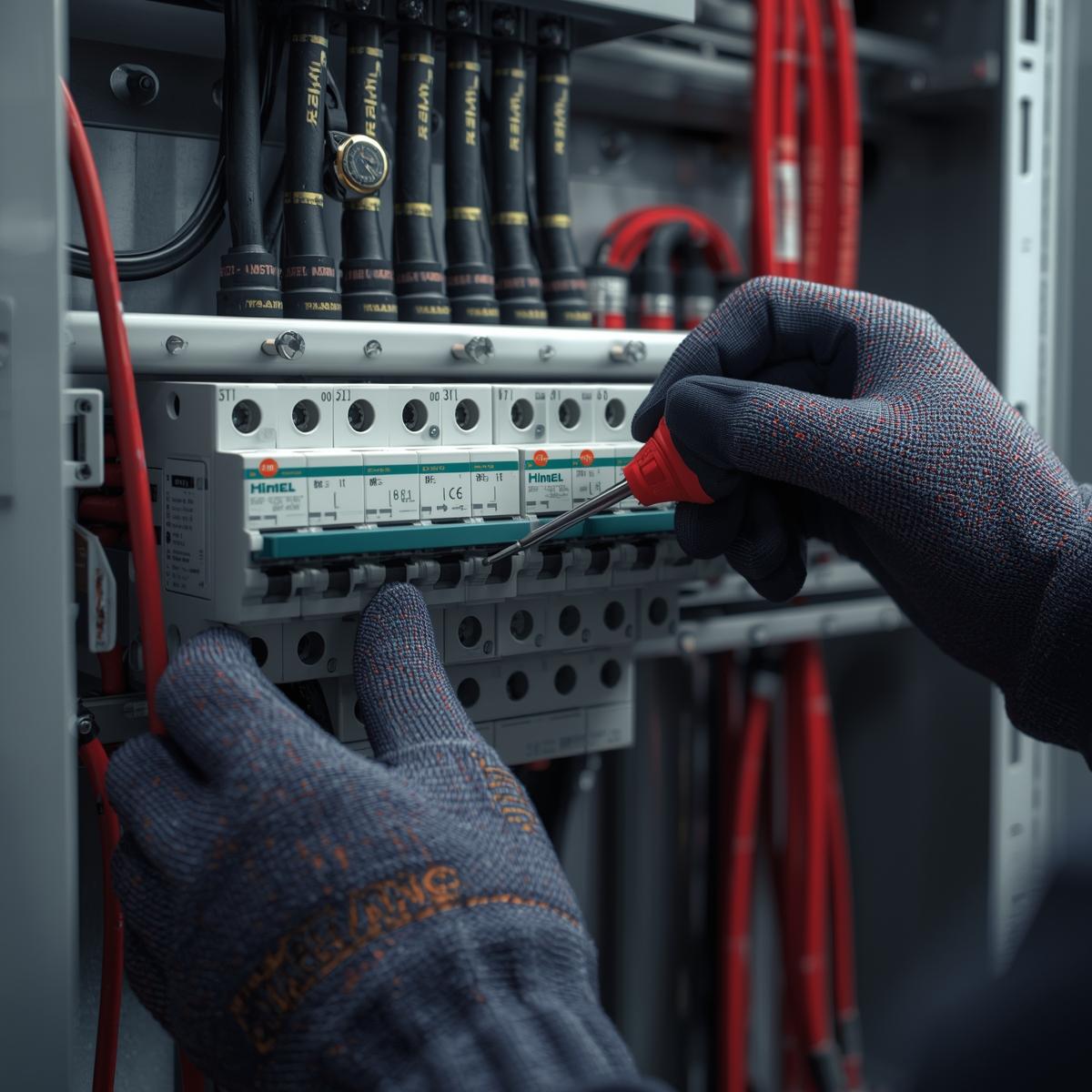

اتصال صحیح سیمها (گشتاور مناسب): اتصال سیمها به ترمینالها باید با گشتاور توصیه شده توسط سازنده انجام شود.
شل بودن اتصالات: موجب افزایش مقاومت، ایجاد حرارت موضعی و خطر آتشسوزی میشود.
بیش از حد سفت کردن: میتواند موجب آسیب فیزیکی به پایانهها و بدنه فیوز شود.
انتخاب استاندارد: از انتخاب فیوز نامتناسب از نظر ظرفیت جریان نامی و نوع منحنی (B/C/D) جداً خودداری کنید، زیرا باعث قطع بیمورد (Trip) یا عدم قطع بهموقع جریان میشود.
پرهیز از کالای تقلبی: همیشه تجهیزات حفاظتی را از نمایندگیهای رسمی و معتبر (مانند صبا صنعت) تأمین کنید و از خرید و استفاده فیوزهای تقلبی و فاقد گواهی استاندارد خودداری نمایید.
بازرسی دورهای ظاهری: در بازههای زمانی منظم، وضعیت ظاهری بدنه فیوز، ترمینالها و عایقها را بررسی کنید.
به دنبال نشانههایی از سوختگی، تغییر رنگ شدید، ترک خوردگی یا شل شدن اتصالات باشید.
تمیزکاری: نقاط اتصال را از گرد و غبار، رطوبت و زنگزدگی تمیز کنید. تمیزکاری باعث حفظ هدایت مناسب و کاهش مقاومت الکتریکی میشود.
تست عملکرد (در صورت لزوم): در محیطهای صنعتی حساس، لازم است عملکرد صحیح فیوز و زمان قطع آن در برابر جریانهای مشخص شده، تست شود تا از حفاظت دقیق مدار اطمینان حاصل گردد.
حفاظت موتورها: فیوز مینیاتوری بهتنهایی برای حفاظت کامل موتورهای الکتریکی کافی نیست. برای محافظت در برابر اضافهبار حرارتی باید حتماً از تجهیزات حفاظتی تکمیلی مانند رلههای حرارتی (بیمتال هیمل) در کنار MCB استفاده شود.
حفاظت افراد: برای محافظت از افراد در برابر خطر برقگرفتگی و نشت جریان به زمین، استفاده از کلید محافظ جان (RCCB/RCD) در مدار ضروری است.
تفاوت اصلی این است که فیوز مینیاتوری (MCB) پس از قطع شدن مدار در اثر خطا (اضافهبار یا اتصال کوتاه)، نیاز به تعویض ندارد و با بالا بردن اهرم، مجدداً قابل استفاده است؛ در حالی که فیوز معمولی پس از عمل کردن، باید با یک فیوز نو جایگزین شود.
ظرفیت قطع حداکثر جریانی (بر حسب کیلو آمپر - kA) است که فیوز میتواند در شرایط اتصال کوتاه، بدون اینکه خودش آسیب ببیند یا منفجر شود، آن را قطع کند. مدلهای صنعتی هیمل (مانند HDM4) تا ۱۰ کیلو آمپر ظرفیت قطع دارند.
ین منحنیها سرعت واکنش فیوز در برابر اتصال کوتاه را مشخص میکنند:
منحنی B: بسیار سریع عمل کرده و برای مدارهای روشنایی و بارهای مقاومتی مناسب است.
منحنی C: کمی کندتر از B عمل کرده و برای بارهای القایی و تجهیزاتی که جریان راهاندازی بالایی دارند (مثل پمپهای کوچک یا لوازم خانگی)، مناسب است.
برای موتورهای سنگین صنعتی، معمولاً منحنیهای C و D یا کلیدهای تخصصیتر توصیه میشود.
خیر. فیوز مینیاتوری (MCB) عمدتاً برای حفاظت در برابر اتصال کوتاه و تا حدودی اضافهبار ناگهانی است. در حالی که رله حرارتی (بیمتال) وظیفه حفاظت از موتور در برابر اضافهبار طولانی مدت و گرمایش بیش از حد را بر عهده دارد. برای حفاظت کامل از موتور، باید از ترکیب MCB و رله حرارتی استفاده کرد.
این ویژگی به تکنسینها اجازه میدهد تا هنگام انجام عملیات تعمیر و نگهداری، اهرم فیوز را در وضعیت "قطع" قفل (پلمپ) کنند. این کار تضمین میکند که هیچ فردی به طور تصادفی یا سهوی مدار را وصل نکند و ایمنی پرسنل تأمین شود (ایمنی LOTO).
فیوز مینیاتوری هیمل به عنوان یکی از عناصر کلیدی در سیستمهای توزیع برق صنعتی، نهتنها تضمینکننده ایمنی سیستم بلکه محافظ تجهیزات در برابر خطرات الکتریکی نیز محسوب میشود. انتخاب صحیح این تجهیز، مستلزم درک کامل از عملکرد، ویژگیها و نحوه نگهداری آن است. با توجه به حساسیت بالای مدارهای صنعتی، عدم توجه به انتخاب و نصب مناسب فیوز مینیاتوری ممکن است منجر به خسارات جبرانناپذیری شود. از اینرو، بهرهگیری از برندهای معتبر، رعایت استانداردهای فنی، و انجام بررسیهای دورهای از جمله اقدامات ضروری جهت افزایش عمر مفید سیستمهای الکتریکی و کاهش هزینههای تعمیرات میباشد. در نهایت، مشاوره با متخصصین و تامین تجهیزات از منابع معتبر، تضمینکننده امنیت و بهرهوری مطلوب خواهد بود.
