تابلو برق یک محفظه یا جعبه فلزی یا غیرفلزی است که قطعات و تجهیزات الکتریکی و الکترونیکی درون آن نصب، سیم‌کشی و سازماندهی می‌شوند. تابلوهای برق در بسیاری از ساختمان‌ها، مجتمع‌ها، پروژه‌ها، صنایع، کارخانجات و … کاربرد دارند. درون تابلوی برق بر اساس المان‌های برقی بکار رفته در ساختمان، تجهیزات مختلفی نصب می‌شوند. اگر می‌خواهید بدانید که تجهیزات تابلویی ساختمان چیست و اطلاعات بیشتری در این‌باره به‌دست آورید، تا انتها همراه ما باشید.

تجهیزات تابلویی ساختمان چیست و چه وظیفه ای دارند؟

بسته به سیستم برق ساختمان، تجهیزات مختلفی ممکن است داخل و روی تابلو برق نصب شوند. در ادامه به شما خواهیم گفت که اصلی‌ترین تجهیزات تابلویی ساختمان چیست و چه وظیفه‌ای دارند.

ریل

ریل‌‌ها اجزای فلزی هستند که وظیفه نگه داشتن و پشتیبانی مکانیکی از تمام قطعات الکتریکی داخل تابلو برق را فراهم می‌کنند و آن‌ها را کنار یکدیگر نگه می‌دارند. قطعاتی مانند کلیدهای مینیاتوری، رله‌ها و … را می‌توان روی ریل‌ها نصب کرد.

فیوز

فیوز یک قطعه ایمنی است که از مدار الکتریکی در برابر ورود جریان بیش از حد مجاز محافظت می‌کند. هنگامی که یک فیوز عمل می‌کند، به یک مدار باز تبدیل می‌شود و باید آن را تعویض کنید.

بلوک ترمینال

بلوک‌های ترمینال قطعاتی عایق‌بندی شده و مدولار هستند که به عنوان نقطه اتصال برای اتصال چندین سیم به یکدیگر کاربرد دارند. آن‌ها می‌توانند به سازماندهی سیم‌هایی که از منابع مختلف برای اتصال به سایر دستگاه‌های الکتریکی می‌آیند، کمک کنند.

رله

رله یک سوئیچ الکترونیکی یا مغناطیسی است که برای روشن یا خاموش کردن یک دستگاه، اتصال را برقرار یا قطع می‌کند. رله‌ها معمولاً به جریان‌های کم اجازه می‌دهند تا جریان‌های بالاتر را فعال کنند. رله می‌تواند این فعال‌سازی را با هدایت جریان کمتر به جریان مدار ورودی و فعال کردن یک آهنربای الکتریکی انجام دهد. سپس آهنربای الکتریکی شارژ شده، مدار خروجی را می‌بندد و اجازه می‌دهد، جریان بالاتر از مدار خروجی عبور کند. در ادامه با ما همراه باشید تا پاسخ کامل‌تری به سوال تجهیزات تابلویی ساختمان چیست، ارائه کنیم.

کنتاکتور

مشابه رله، یک کنتاکتور جریان الکتریکی را قطع یا وصل می‌کند. تفاوت اصلی بین کنتاکتور و رله در این است که کنتاکتورها معمولاً بزرگتر هستند و در مدارهایی با جریان‌های بالاتر استفاده می‌شوند. درحالی‌که رله برای جریان‌های کاربرد دارد. یکی از کاربردهای اصلی کنتاکتورها برای کنترل موتورهای الکتریکی است که اغلب دارای بار جریان بالا هستند.

منبع تغذیه حالت سوئیچ (SMPS)

یکی دیگر از تجهیزات، منبع تغذیه حالت سوئیچ است که به نام "SMPS" نیز شناخته می‌شود. این قطعه یک منبع تغذیه الکترونیکی است که یک رگولاتور سوئیچینگ را برای تبدیل توان الکتریکی کارآمد، یکپارچه می‌کند. مانند سایر منابع، SMPS برق را از منبع DC یا AC گرفته و پس از تبدیل جریان و ولتاژ آن‌ها، به بارهای DC انتقال می‌دهد. منبع تغذیه حالت سوئیچ، به‌دلیل ویژگی‌هایی مانند کارایی، هزینه کم و سازگاری بالا، به‌طور گسترده در صنعت برق استفاده می‌شود.

ترموستات از تجهیزات تابلویی ساختمان

ترموستات‌ برای تنظیم دمای مورد نظر کاربرد دارد. این قطعه هر زمان که دمای موردنیاز تامین می‌شود، دستگاه‌های گرمایشی یا سرمایشی را از مدار خارج می‌کند. ترموستاتی که در تابلوی برق بکار می‌رود، دمای هوای داخل محفظه تابلو برق را اندازه‌گیری می‌کند و هر زمان که دما بیش از حد مجاز شود، فرمان روشن شدن واحد سرمایش داخل تابلو برق را می‌دهد و هنگامی که دمای به محدود مجاز رسید، فرمان خاموش شدن واحد سرمایش را صادر می‌کند. اگر تابلو برق در مناطق سردسیر باشد و نیاز باشد که دمای داخل محفظه تابلو از حد معینی پایین‌تر نیاید، ترموستات روی آن دمای معین تنظیم و به سیستم گرمایش متصل می‌شود.

واحد گرمایش و سرمایش

برای عملکرد مطلوب، لازم است که دمای تمام اجزای تابلو برق حفظ شود. از این‌رو، واحدهای گرمایشی در مکان‌های سرد و واحدهای سرمایشی در مکان‌های گرم موردنیاز هستند.

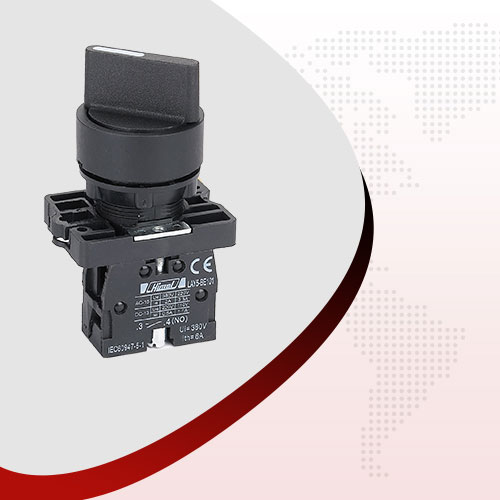

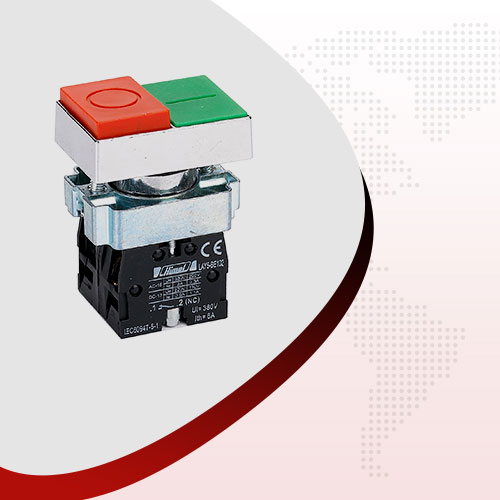

دکمه‌ها و سوئیچ‌ها

برای راه‌اندازی یا توقف هر عملکردی، اپراتور می‌تواند از دکمه‌ها و سوئیچ‌های مختلف استفاده کند. به‌عنوان مثال، از دکمه‌های فشاری برای راه‌اندازی/توقف الکتروموتور استفاده می‌شود.

روش نگهداری تجهیزات تابلویی ساختمان چیست؟

برای اینکه تجهیزات تابلویی، عمری طولانی داشته باشند و کمتر دچار مشکل شوند، لازم است تا یکسری اقدامات برای حفظ و نگهداری از آن‌ها رعایت شود. این اقدامات عبارتند از:

1- برچسب‌گذاری تمام اجزا، سیم‌ها و ترمینال‌ها باید واضح باشد تا اپراتورهای جدید شرایط کار را درک کنند.

2- تمام اتصالات برقی باید شفاف و جدا از یکدیگر باشند تا نظارت آسانتر شود.

3- گردوغبار داخل محفظه و پانل‌های پشتی تابلو برق باید در دوره‌های زمانی مشخصی تمیز شود.

4- برای جلوگیری از زنگ‌زدگی یا آسیب‌دیدگی بدنه تابلو و تجهیزات داخل آن، باید اقدامات لازم انجام شود.
